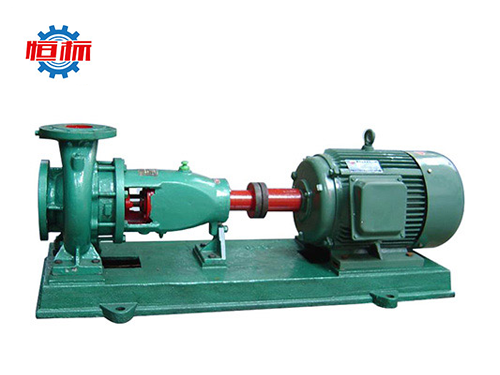

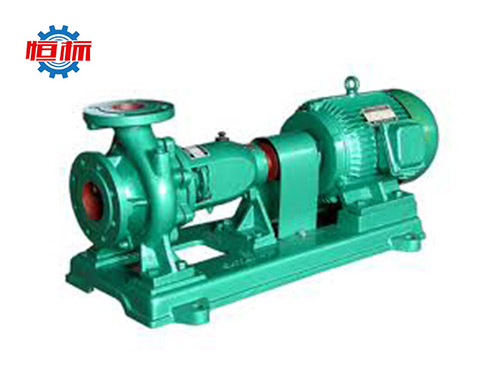

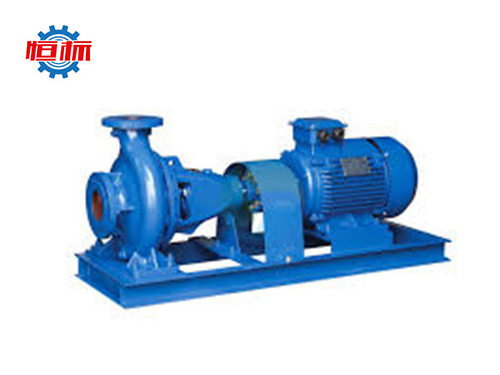

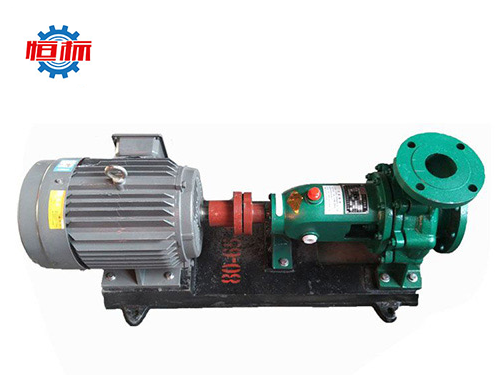

IS單級單吸清水離心泵

IS單級單吸清水離心泵屬于節能泵，分為BA型和B型或其它清水泵型，根據國標準ISO2858所規定的性能和尺寸設計的，IS型臥式單級清水離心泵主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承等組成；IS系列離心泵適用于工業和城市給水、排水，也可用于農業排灌及供輸送清水或物理化學性質類似于清水的其他液體之用。

銷售熱線：

181-0327-6888

產品介紹

基本詳情：

IS型單級單吸清水離心泵主要是用于輸送類似于清水的介質，在工作時，不易堵塞，性能可靠，抗汽蝕性能好，耗電低的特點；在性能上面占據了體積小、重量輕和維修方便的優點；同一規格的軸、軸承、軸封有通用性。

（1）IS單級單吸清水離心泵供輸送清水或物理及化學性質類似清水的其它液體之用溫度不高于80℃。

（2）全系列水力性能布局合理，用戶選擇范圍寬，檢修方便；效率和吸程達到國外同步水平。IS單級單吸清水離心泵適用于工業和城市給水、排水，也可用于農業排灌及供輸送清水或物理化學性質類似于清水的其他液體之用。

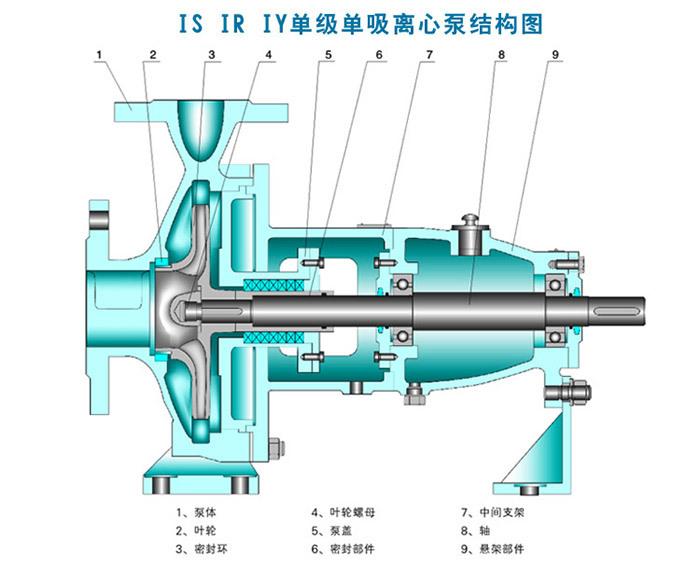

結構圖：

產品特點：

1、IS型單級單吸清水離心泵系根據標準ISO2858所規定的性能和尺寸設計的，主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承不見等組成。
2、泵體和泵蓋部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部分進行檢修。
3、泵的殼體（即泵體和泵蓋）構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支撐著泵的轉子部分，滾動軸承受泵的徑向力和軸向力。
4、為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
5、泵的軸向密封環是由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，如葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
6、為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈，以防止沿著配合表面進氣或漏水。

7、泵的傳動方式是通過加長彈性聯軸器與電動機聯接的，泵的旋轉方向，從驅動端看，為順時針方向旋轉。

IS單級單吸清水離心泵的懸架也只有四種。泵轉速分為2900和1450轉／分兩種。性能如下：2900轉／分1450轉／分流量：240米3／分400米3／分總揚程：125米55米轉速：3500轉／分（用于60調波電源時，葉輪直徑有所減少）工作溫度：80℃允許吸入管路壓力0.3MPa，泵的使用壓力1.6MPa。

選型參數

Model	Speed rpm	Flow m 3/h	L/s	Head m	Power kw	NPSH
IS50-32-125	2900	7.5	2.08	22	2.2	2
		12.5	3.47	20	2.2	2
		15	4.17	18.5	2.2	2.5
IS50-32-125 A	1450	11.2	3.11	16	1.5	2
IS50-32-125J		6.3	1.74	5	0.55	2
IS50-32-125JA		5.6	1.56	4	0.55	2.5
IS50-32-160	2900	7.5	2.08	34.3	3	2
		12.5	3.47	32	3	2
		15	4.17	29.6	3	2.5
IS50-32-160A		11.7	3.25	28	2.2	2
IS50-32-160B		10.8	3.01	24	2.2	2
IS50-32-160J	1450	6.3	1.74	8	0.55	2
IS50-32-160JA		5.9	1.64	7		2
IS50-32-160JB		5.4	1.5	6		2.5
IS50-32-200	2900	7.5	2.08	52.5	5.5	2
		12.5	3.47	50		2
		15	4.17	48		2.5
IS50-32-200A		11.85	3.23	45	4	2
IS50-32-200B		11.18	3.08	40	3	2
IS50-32-200C		10.63	2.95	36		2.5
IS50-32-200J	1450	6.3	1.74	12.5	0.75	2
IS50-32-200JA		5.9	1.64	11	0.55	2
IS50-32-200JB		5.4	1.5	9.5		2.5
IS50-32-250	2900	7.5	2.08	82	11	2
		12.5	3.47	80		2
		15	4.17	78.5		2
IS50-32-250A		12.1	3.36	75	7.5	2.5
IS50-32-250B		11.7	3.25	70		2
IS50-32-250C		11.16	3.12	65	5.5	2
IS50-32-250D		10.8	3.01	60		2
IS50-32-250E		10.3	2.88	55		2
IS50-32-250J	1450	6.3	1.74	20	1.5	2
IS50-32-250JA		5.9	1.64	17.5	1.1	2
IS50-32-250JB		5.4	1.5	15	0.75	2.5
IS65-50-125	2900	15	4.17	21.8	3	2
		25	6.94	20		2.5
		30	8.3	18.5		3
IS65-50-125 A		22.4	6.22	16	2.2	2.5
IS65-50-125J	1450	12.5	3.47	5	0.55	2
IS65-50-125JA		11.2	3.11	4		2.5
IS65-50-160	2900	15	4.17	35	5.5	2
		25	6.94	32		2
		30	8.33	30		2.5
IS65-50-160A		23.4	6.5	28	4	2
IS65-50-160B		21.7	6.03	24	3	2
IS65-50-160J	1450	12.5	3.47	8	0.75	2
IS65-50-160JA		11.7	3.25	7	0.55	2
IS65-50-160JB		10.8	3.01	6		2.5
IS65-50-200	2900	15	4.17	53	7.5	2
		25	6.94	50		2
		30	8.33	47		2.5
IS65-50-200A		23.7	6.58	45	5.5	2
IS65-50-200B		22.3	6.2	40		2
IS65-50-200C		21.2	5.9	36		2
IS65-50-200J	1450	12.5	3.47	12.5	1.1	2
IS65-50-200JA		11.7	3.25	11	0.75	2
IS65-50-200JB		10.8	3.01	9.5		2.5
IS65-50-250	2900	15	4.17	82	15	2
		25	6.94	80		2
		30	8.33	78		2.5
IS65-50-250A		24.2	6.72	75	11	2
IS65-50-250B		23.4	6.5	70		2
IS65-50-250C		22.5	6.26	65		2
IS65-50-250D		21.7	6.03	60	7.5	2
IS65-50-250E		20.75	5.76	55		2
IS65-50-250J	1450	12.5	3.47	20	2.2	2
IS65-50-250JA		11.7	3.25	17.5	1.5	2
IS65-50-250JB		10.8	3.01	15	1.1	2.5
IS65-40-315	2900	15	4.17	127	30	2.5
		25	6.94	125		2.5
		30	8.33	123		3
IS65-40-315 A		23.9	6.64	114	22	2.5
IS65-40-315B		22.7	6.3	103	18.5	2.5
IS65-40-315C		21.4	5.94	92	15	2.5
IS65-40-315J	1450	12.5	3.47	32	4	2.5
IS65-40-315JA		11.9	3.32	28.2	3	2.5
IS65-40-315JB		11.3	3.15	25.8		3
IS80-65-125	2900	30	8.33	22.5	5.5	3
		50	13.9	20		3
		60	16.7	18		3.5
IS80-65-125 A		44.7	12.42	16	4	3
IS80-65-125J	1450	25	6.94	5	0.75	2.5
IS80-65-125JA		22.4	6.22	4	0.55	3
IS80-65-160	2900	30	8.33	36	7.5	2.5
		50	13.9	32		2.5
		60	16.7	29		3
IS80-65-160A		46.8	13	28	5.5	2.5
IS80-65-160B		43.3	12.4	24	4	2.5
IS80-65-160J	1450	25	6.94	8	1.5	2.5
IS80-65-160JA		23.4	6.5	7	1.1	2.5
IS80-65-160JB		21.7	6.03	6	0.75	3
IS80-50-200	2900	30	8.33	53	15	2.5
		50	13.9	50		2.5
		60	16.7	47		3
